Juntas en X – universal en uso
Las juntas en X son elementos de sellado circulares de doble efecto con una sección cuadrada en forma de X.
Son relativamente similares a las juntas tóricas en cuanto a aplicación y manejo, pero tienen algunas ventajas en las aplicaciones dinámicas.
Aplicaciones
De uso universal como juntas dinámicas en aplicaciones a velocidades bajas y medias y también como juntas estáticas

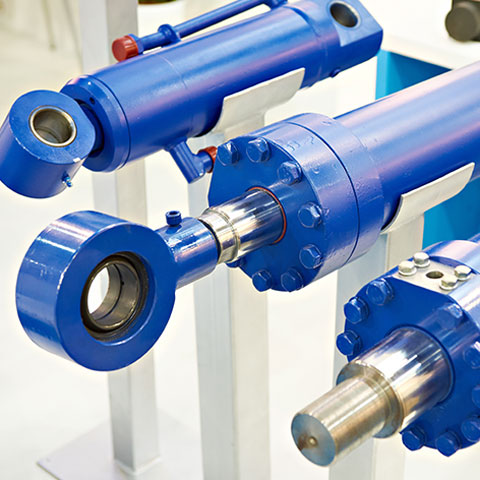

- Juntas dinámicas para movimientos de vaivén en pistones, bielas, etc.
- Juntas dinámicas para ejes pivotantes, giratorios o en movimiento espiral, husillos, etc.

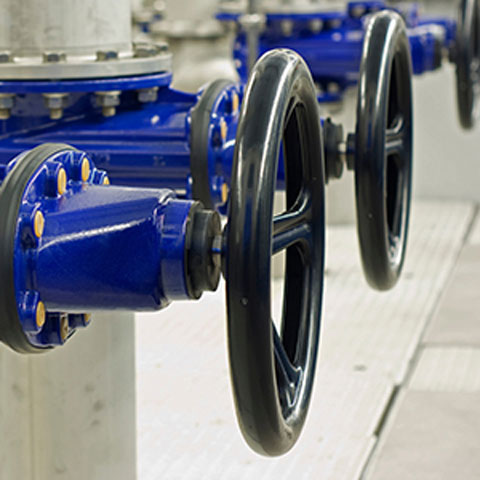

- Juntas estáticas, radiales o axiales, para bridas, tapas, casquillos, tubos, etc.
Propiedades especiales
- No presentan tendencia a la torsión ni en los movimientos de vaivén ni en el montaje gracias a su perfil especial de cuatro labios.
- Bajo nivel de fricción
- El hueco que se encuentra entre los labios de estanqueidad actúa como depósito de lubricante, lo que disminuye las fuerzas de rotura y la fricción estática.
- A diferencia de las juntas tóricas, la rebaba de las juntas de sección cuadrada se encuentra entre los labios de estanqueidad y no afecta negativamente el sellado.
- Comportamiento de sellado optimizado en aplicaciones dinámicas gracias a la distribución especial de la presión de contacto sobre el perfil
Materiales
Materiales estándar
NBR 70 negro
FKM 70 negro
Materiales especiales
EPDM, VMQ, FFKM,
y otros bajo pedido
Dimensiones
Norma internacional AS 568
y muchos tamaños más
Parámetros de aplicación
NBR 70 negro
Temperatura: de -30 °C a +100 °C
Presión: estática hasta 5 MPa
con anillo de soporte hasta 40 MPa
dinámica, movimiento de vaivén hasta 5 MPa
con anillo de soporte hasta 30 MPa
en rotación hasta 5 MPa
con anillo de soporte hasta 15 MPa
Velocidad: ≤ 0.5 m/s en movimiento de vaivén
≤ 2 m/s en rotación, durante una corta duración (se requiere un diseño especial)
Medios / Buena resistencia a:
aceites y grasas a base de aceites minerales, hidrocarburos alifáticos, aceites hidráulicos H, H-L, H-LP, fluidos a presión HFA, HFB, HFC, agua a una temperatura máx. de 80 °C
FKM 70 negro
Temperatura: de -15 °C a +200 °C
Presión: estática hasta 5 MPa (50 bar)
con anillo de soporte hasta 40 MPa
dinámica
movimiento de vaivén hasta 5MPa (50 bar)
con anillo de soporte hasta 30 MPa
en rotación hasta 5 MPa
con anillo de soporte hasta 15 MPa
Velocidad: ≤ 0,5 m/s en movimiento de vaivén
≤ 2 m/s en rotación, durante una corta duración (se requiere un diseño especial)
Medios / Buena resistencia a:
aceites y grasas a base de aceites minerales, aceites y grasas sin-téticos, hidrocarburos alifáticos, aromáticos y clorados, fluidos a presión HFD, combustibles, disolventes apolares, ozono, intemperie, envejecimiento, radiación UV, agua a una temperatura máx. de 80 °C
